1 概述

海南松濤水利工程管理局有小水電站13座，裝機31臺，單機容量從200kW至10000kW不等。這些渠道跌水電站普通使用同步表法的手動準同期，把發電機并入電網。但運行實踐證明，發電機誤并列情況時有發生。誤并列由于其合閘時機控制不好，或控制失誤，很難滿足準同期電壓差、頻率差及相角差要求，發電機可能受到?jīng)_擊損壞。這點，常常因為有些誤并列當時沒有造成嚴重后果而被忽視。

2 手動準同期裝置的核心元件分析

2．1用于捕捉合閘時機的同步表

現場常用的電磁式同步表的接線(見圖1)，當接到其A、B和K1、K2端子的電壓úAB與úK1K2頻率不相等時，同步表指針將不停地旋轉，且頻率差越大，旋轉越快。當指針指在同期點時，表明úAB與úK1K2相位達到相同。根據同期電壓接線原理，以上兩電壓分別反映發電機一次電壓úAB和電網電壓úA′B′。如果一次電壓相序一致，則一次電壓對應相的相位分別相同。這就是同步表的頻率差、相角差鑒定原理。圖1同步表、同期檢查繼電器接線示意圖

圖1 同步表、同期檢查繼電器接線示意圖

2．2同期檢查繼電器

設計接線中，把同期檢查繼電器TJJ(見圖2)的常閉接點串入同期合閘操作回路中，以控制合閘脈沖。TJJ一般采用DT-13型繼電器，如圖1所示。它的兩個線圈分別并接在同步表的A、B與K1、K2端子電壓上，且極性相反。當兩電壓相角差大于其動作角δdz時，TJJ動作，常閉接點斷開，禁止發出合閘脈沖；相角差小于其返回值δh時，TJJ返回，常閉接點閉合，允許發出合閘脈沖。但當頻率差較大時，TJJ往返動作快，接點處在閉合狀態的時間比斷路器固有合閘時間短，斷路器不能合閘。這就是同期檢查繼電器的相角差和頻率差閉鎖功能。

2.3同步表和同期檢查繼電器的動作統一性

從以上分析可知，當同步表指在同期點時，同期檢查繼電器也將返回，其常閉接點閉合，提供合閘通路。

3 引發誤并列的幾個因素及機理

人們常常因為只注視手動準同期裝置有效的閉鎖功能，而忽視一個不利于發電機并列的問題，即某些因素使同步表和同期檢查繼電器在同期操作中失去其原本設計意圖，導致誤并列發生。下面是我局電站運行中暴露出的幾個因素，簡述如下：

3．1斷路器合閘接觸器回路存在自保持接線

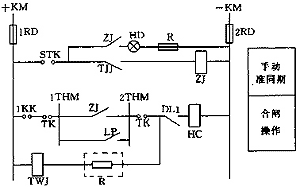

圖2 同期合閘操作回路

圖2是某水電站發電機斷路器同期合閘操作回路。現場實際的元件和接線，使合閘接觸器HC經跳閘位置繼電器TWJ線圈，形成自保持。這個很少引起注意的自保持回路產生的不良后果有下列3種：

(1)提高閉鎖角度：最嚴重的情形是在相差角δ=δdz時發出合閘脈沖，合閘接觸器動作并自保持，斷路器的主觸頭經過其合閘時間增長的角度后閉合，引起較大的并列沖擊。

(2)將TJJ的頻差閉鎖功能解除，不能避免大頻差合閘事故。

(3)導致隨機性誤并列發生：當發電機電壓達到同期條件，TJJ的常閉接點閉合，中間繼電器ZJ動作，接通同期脈沖小母線1THM和2THM。此時操作1KK合閘，HC動作，但由于合閘電源開關ZK不投入或合閘電源故障，斷路器未合閘，其常閉輔助接點DL1未斷開。1KK雖返回，但在+KM→TWJ線圈→DL1→HC線圈→-KM的回路中，HC線圈上的電壓降仍大于其返回值，因此HC維持吸合狀態。當合閘電源恢復正常投入時，斷路器瞬間合閘。

3．2合閘接觸器觸頭熔焊

圖3 合閘線圈回路

圖3合閘線圈回路從圖3看出，只要HC觸頭在閉合狀態，一投入合閘電源開關ZK，斷路器就會合閘。在小水電站一般用一個合閘電源開關控制多臺發電機斷路器合閘線圈電源，該開關在需要合閘時投入，合閘后切除。如某臺機合閘接觸器觸頭發生熔焊，不及時發現處理，就會導致：在操作該機并列時，一投合閘電源開關，該機就誤并列；在操作別的機組并列時，一投合閘電源，合閘接觸器觸頭熔焊的機組就異步起動。

3．3同期電壓回路接線錯誤

圖4 電壓互感器二次側接線示意圖

由于手動準同期裝置實際上是把同步表接線端子A、B和K1、K2上的電壓與相位相同作為判定同期的基本條件。當同期電壓回路，包括：電壓互感器一、二次側，同期開關、同期屏端子接線錯誤，致使引至同步表端子的二次電壓不能正確反映一次電壓的相位，同步表將提供錯誤信息，引起嚴重的誤并列發生。而在此類事故中，由于前述的動作統一性，同期檢查繼電器非但不禁止，反而提供合閘通路，違背了設計初衷。

圖4是某小水電站母線電壓互感器更換后二次側與電壓小母線連接情況。互感器二次側a相接到電壓小母線Mc，b相接到Mb，c相接到Ma。投入使用后，在每次發電機并列中，雖然電壓、頻率控制很好，合閘提前角根據同步表指示也掌握不錯，但發電機總是在猛烈的沖擊下被強行拉入電網同步。實際上，當同步表指針達到同期點(紅線)位置時，是發電機úAB與母線úC′B′相位相同的瞬間，而此時對應相úA與úA′的相差角δ=60°。

4 防止措施

(1)選取質量合格、技術參數符合使用要求的直流接觸器產品，并在使用中加強日常維護和定期檢查。

(2)并列操作前，應檢查合閘接觸器觸頭在斷開位置，當操作合閘不成功，查明是合閘電源開關不投入或電源故障時，在合閘電源恢復正常投入前，需先短時斷開控制電源熔斷器1RD、2RD后，再重新操作。

(3)定期調試合閘接觸器回路，方法是：合閘電源開關ZK不投入，控制電源電壓為110%時，操作1KK合閘，HC應能動作后可靠地瞬時返回。如達不到上述要求，可采用在TWJ線圈回路加裝電阻(見圖2虛線框R)或調整接觸器返回電壓值的方法進行處理。

(4)在同期系統或相關設備接線變動后，應仔細檢驗同期裝置及回路。檢查步驟為：①接線檢查；②相序檢查；③用同一高壓電源整體檢查。
