產品特色

■測量全部電力參數
■監視和控制電力開關
■模擬量變送輸出
■多種電力參數超限報警
■掉電后，設定參數不會丟失

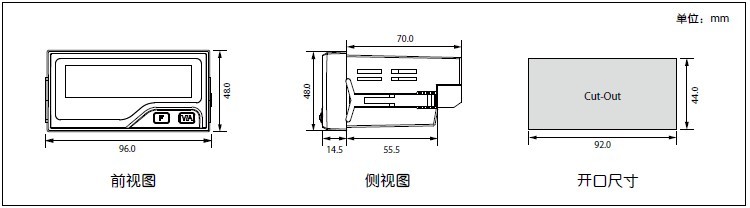

■外形尺寸96X48，可用于抽屜柜
■可直接從電流、電壓互感器輸入，可任意設定PT/CT變比
■超清晰LCD顯示，顯示更形象直觀
■可通信接入SCADA、PLC系統
■可與GE、ABB、Schneider等繼電保護配合使用
■可與業界組態軟件通信（Intouch、Fix、Citec、組態網、力控、太力等）
■方便安裝，接線簡單，工程量小，高性價比

產品簡介

Acuvim100系列數字儀表適于各種場合下的單相電力參數量測，用于配電系統的測量監視與控制?？蓽y量電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電能，無功電能，視在電能等。

Acuvim100儀表具備豐富的IO功能，4路數字量輸入用于監視開關狀態，2路繼電器輸出用于控制開關或者報警，2路數字量輸出（DO）用于電能脈沖輸出或者報警輸出，1路模擬量輸出用于DCS系統或工業監控設備。(Acuvim101，Acuvim102，Acuvim122，Acuvim124，Acuvim127，Acuvim130為無通信型多功能電力儀表；Acuvim161，Acuvim162，Acuvim182，Acuvim184，Acuvim188，Acuvim190為帶通信型多功能電力儀表。)

Acuvim100儀表可用于智能配電系統或企業過程自動化系統的數據采集單元。所有的數據都可以通過RS485通信口，用Modbus®-RTU通信協議或者DL/T-645協議讀出。由于采用真有效值測量，Acuvim100系列單相多功能電力儀表適用由于非線性負荷(如變頻器、電子鎮流器、計算機等)造成的電壓和電流畸變而含有高次諧波場合的測量。

應用領域

■能源管理系統
■工業自動化
■小區電力監控
■變電站自動化
■配電網自動化
■智能建筑
■智能型配電盤、開關柜

基本功能

基本測量電力參數
電壓（U）；電流（I）；有功功率（P）；無功功率（Q）；視在功率（S）；
功率因數（PF）；頻率（F）；負載性質。

I/O功能

數字量輸入（DI）：4路DI（干節點），可通過通信或顯示讀取。
繼電器輸出（RO）：2路RO，包括遙信控制和報警輸出兩種功能，其
中遙信控制可分為電平輸出和脈沖輸出兩種方式。
數字量輸出（DO）：電能脈沖輸出功能/報警功能。
模擬量輸出（AO）：1路AO輸出，可根據設定跟隨電壓、電流、功率、
頻率或功率因數等變量，根據設定輸出0-5V、1-5V、0-20mA、4-20mA；
跟隨范圍可設定。

電能功能

計量有功電能，無功電能、視在電能。

通信功能

支持RS485通信，支持Modbus-RTU協議
